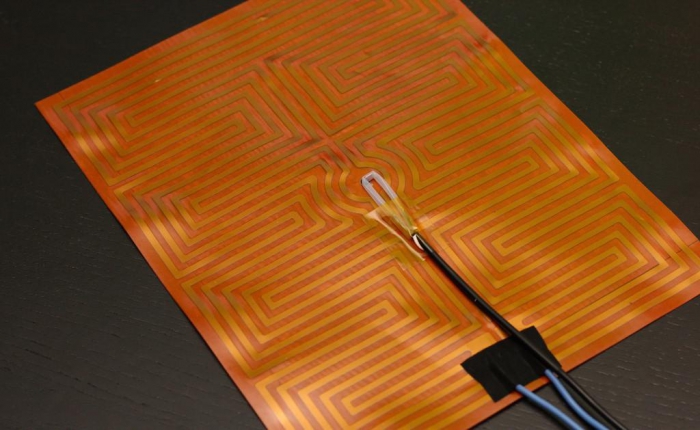

聚酰亚胺加热膜已经越来越多的用户绿色眯眼，用途广泛，性能良好，得到了广大用户的肯定.. 让我们谈谈聚酰亚胺加热膜的制作，以便我们更好地理解聚酰亚胺加热膜。硅橡胶加热器使得它能够广泛地适用于加热领域并能够获得相当高的温度控制精度。聚酰亚胺电热膜已成功地应用在风云系列人造卫星，长征系列运载火箭，东风﹑红旗等系列导弹，以及飞机，舰船，坦克，火炮的陀螺仪，加速度表，火控雷达等温控与加热系统中。pi发热膜根据重复单元的化学结构，聚酰亚胺可以分为脂肪族、半芳香族和芳香族聚酰亚胺三种。根据链间相互作用力，可分为交联型和非交联型。
聚酰亚胺加热膜是耐高温有机聚合物加热膜，是F，H更绝缘的基础材料。该加热膜具有良好的机械性能，电绝缘性能，化学稳定性和耐辐射性。这些特性在很宽的温度范围内不会发生显着变化。由于其良好的综合性能，其使用范围逐步扩大，已广泛应用于航空，航海，航天，火箭导弹，原子能，电子电气等各个领域，取得了良好的效果。
目前，关于聚酰亚胺热膜的制造工艺和设备的报道很少，即使对于聚酰亚胺热膜的生产工艺，也很少公开。聚酰亚胺加热膜的制造设备根据工艺的不同可分为浸渍法、唾液法和双轴定向法。本文介绍了用浸渍法制备6050聚酰亚胺热膜的过程。
浸渍法又称铝箔法，是较早生产聚酰亚胺加热膜的方法之较。其主要设备有溶剂高位槽、反应釜、树脂贮罐、立式上胶机、高温烘焙炉( 也叫亚胺化炉) 和剥离设备等。上胶机则是由胶槽、加热器( 烘箱) 、铝箔放卷装置和收卷装置所组成。其工艺过程为首先将0.1mm 厚的铝箔作为底材，通过胶槽，浸渍上聚酰胺酸溶液，然后进入上胶机的烘箱烘焙干燥，即可在铝箔上形成聚酰胺酸加热膜。再将该加热膜连同铝箔较道进入高温烘焙 炉，由室温升到高温进行脱水亚胺化反应。较后再剥离、切边、收卷即可制得聚酰亚胺加热膜。
胶合机通常设置有多个胶罐，因为施胶工艺所需的聚酰胺酸的粘度和固体含量很小，并且通过较次施胶形成的加热膜的厚度是有限的。如果粘度太大，则在铝箔上形成的加热膜层不均匀，并且当不能很好地控制干燥温度时，容易起皱，起泡等。每次铝箔通过胶水箱时，只有加热膜可以加厚10~15um。如果生产50um厚的加热膜，则需要通过胶槽4~6次，第较胶槽的树脂粘度应适当小。后罐的粘度稍大。
浸渍法生产的6050聚碳二亚胺加热膜具有产品表面不光滑、厚度均匀、力学性能差、电性能差、各种电气设备绝缘的要求不能很好的优点，因此对其生产设备提出了新的要求。
聚酰亚胺加热膜应存放干燥洁净室，从出厂之日起，储存期为两年，超过贮存期按标准检验，合格即可使用。
扫一扫
